Videoispezione tubazioni in provincia di Livorno.
Da Rosignano e Cecina alla provincia di Livorno, eseguiamo il controllo interno delle tubazioni di scarico per documentare anomalie, verificare lo stato del tratto e, quando possibile, localizzarne il percorso.
Nota tecnica: PRO-PIPE non esegue videoispezioni su tubazioni in rame o alluminio.
Assicurazione, amministratore o contestazione: concordiamolo prima dell’intervento.
È comprensibile accorgersi soltanto dopo che servono fotografie, video o una relazione. Per poterli consegnare, però, alcuni materiali e dati devono essere acquisiti mentre il tecnico esegue l’attività.
Se non sono stati raccolti sul posto, dopo una settimana, un mese o un anno potrebbero non essere tecnicamente ricostruibili.
- registrazione integrale o estratti video;
- fotografie e fotogrammi delle anomalie;
- rapporto o relazione tecnica;
- localizzazione e mappatura indicativa.
La telecamera non sostituisce la diagnosi.
Una videoispezione è utile quando esistono accesso, visibilità e condizioni per avanzare. In una tubazione piena, molto sporca o completamente ostruita può essere necessario pulire prima.
Stato interno
Depositi, radici, rotture, deformazioni, giunti disallineati e ostacoli visibili.
Percorso
Direzione, cambi di asse e sviluppo del tratto, nei limiti consentiti dall’accesso e dalla geometria.
Localizzazione
Posizione e profondità della testa possono essere rilevate quando sistema e condizioni lo permettono.
Un sistema diverso per diametri ed esigenze diverse.

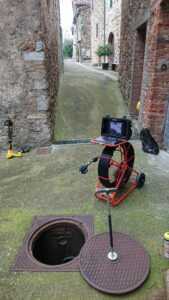

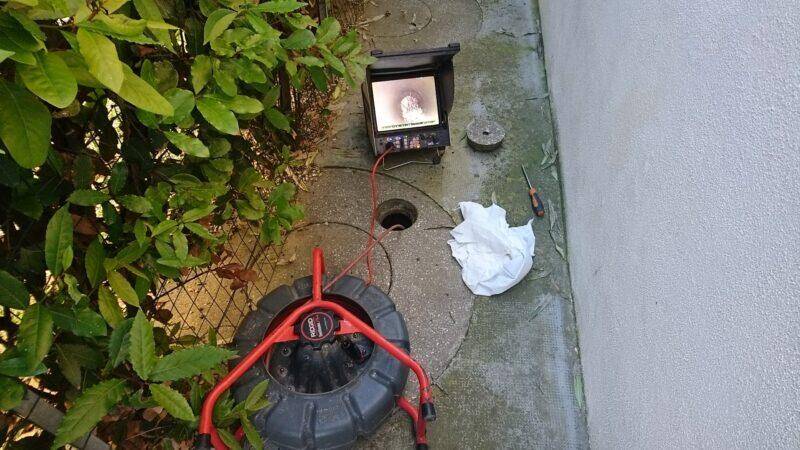

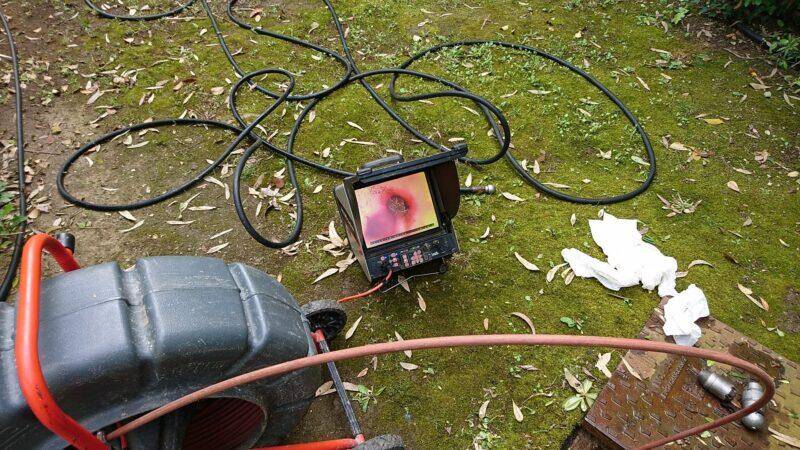

Nelle telecamere ad avanzamento manuale, la testa è installata su un cavo semirigido che l’operatore sospinge nella tubazione. Distanza raggiungibile e superamento delle curve dipendono dal modello, dalla rigidità del cavo e dalla geometria della condotta.
Microcamera 13 mm
Per sezioni a partire da 40 mm e accessi ridotti, quando curve e geometria consentono l’avanzamento.
Testa rotante HD
Per condotte di diametro maggiore, con visione orientabile dell’intera circonferenza, delle pareti e dei punti di collegamento.
Localizzatore
Consente di ricercare dalla superficie la posizione della testa, il tracciato e la profondità, nei limiti tecnici del sistema.
Evitare rifacimenti indiscriminati e programmare interventi mirati.
Ostruzioni e rotture
Identifica la natura visibile del blocco, rotture evidenti, giunti sfilati, deformazioni e depositi.
Pozzetti e allacci
Aiuta a localizzare pozzetti coperti, allacci secondari e utilizzatori effettivi di una condotta.
Scavi mirati
Quando lo scavo è necessario, localizzare il punto osservato riduce demolizioni e tentativi.
Le immagini e le localizzazioni possono supportare ricostruzioni tecniche e contenziosi, ma l’attribuzione delle responsabilità richiede una valutazione complessiva.

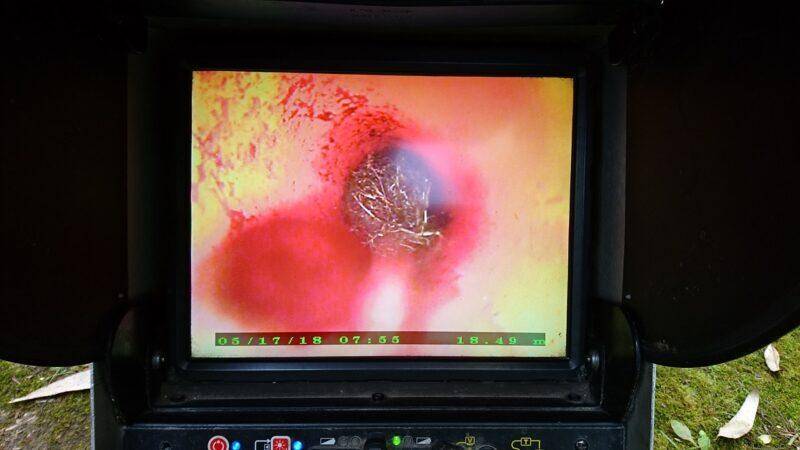

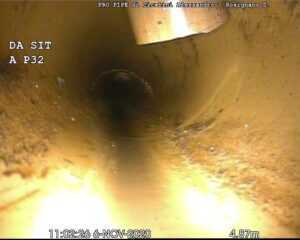

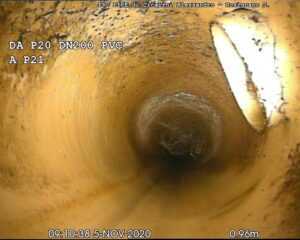

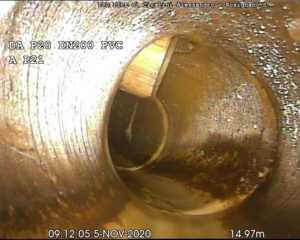

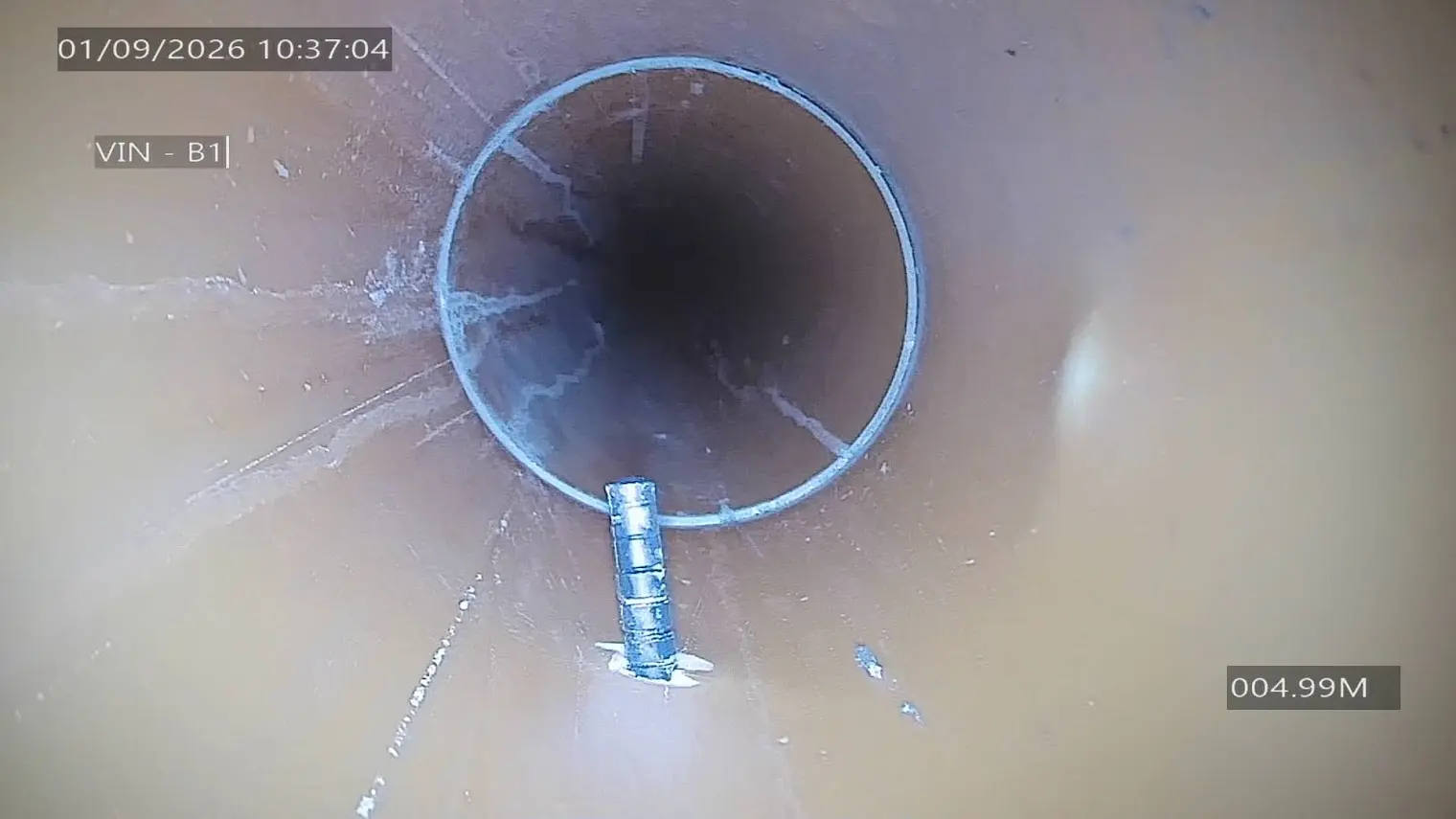

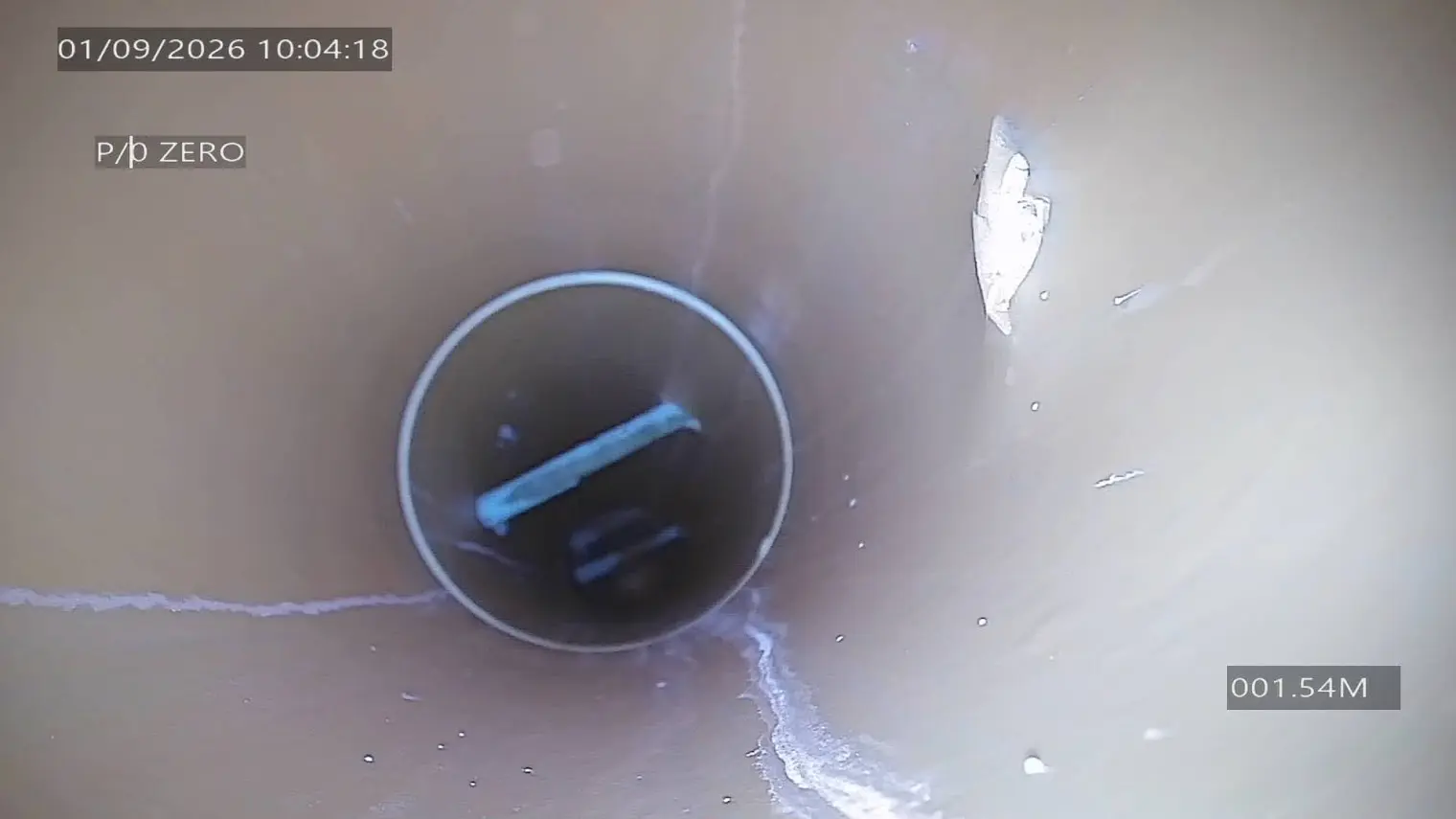

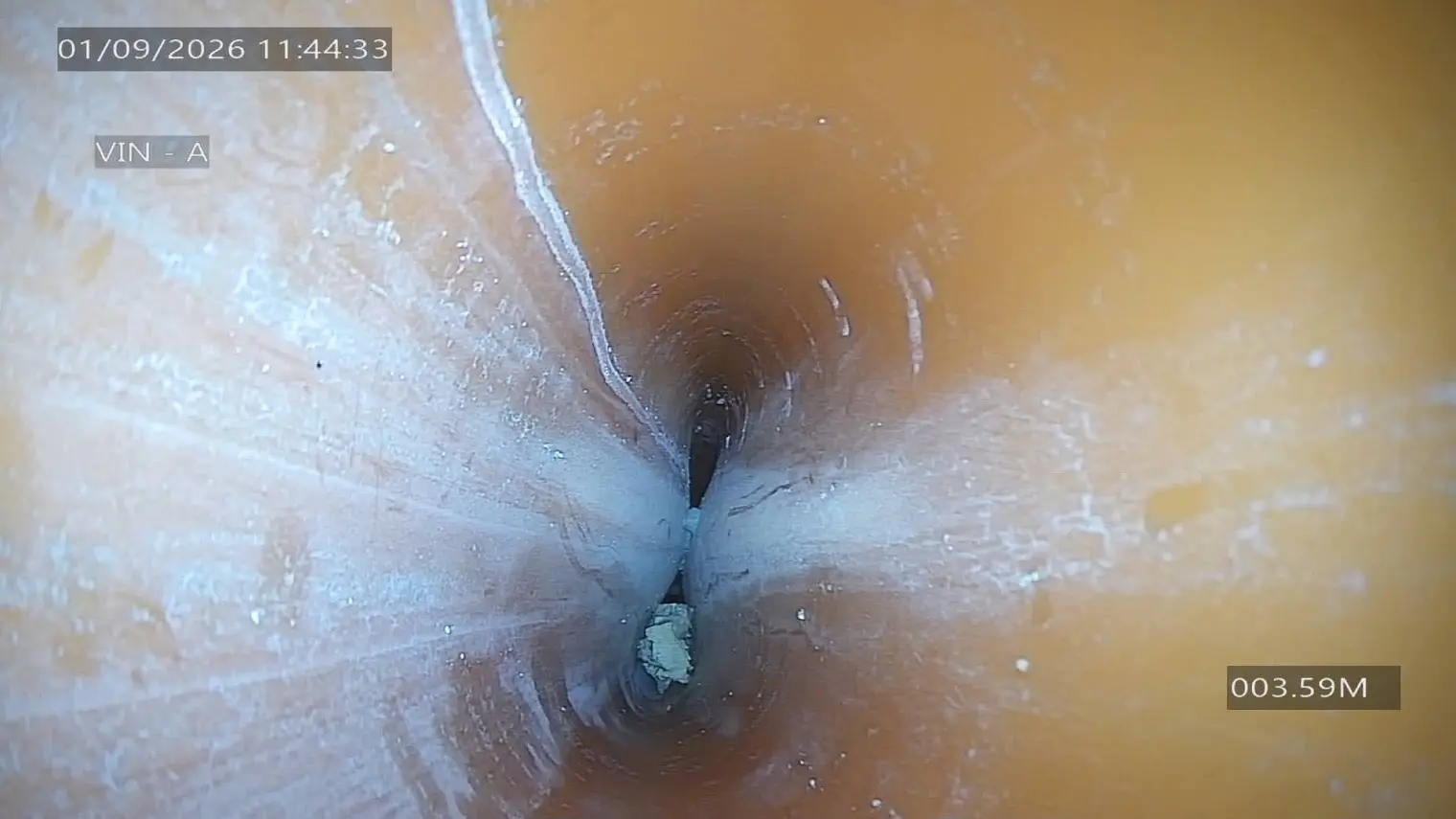

Fotogrammi reali acquisiti all’interno delle condotte.
Le immagini rendono leggibili raccordi, depositi e anomalie della sezione interna. Il fotogramma deve sempre essere interpretato insieme alla posizione, alla distanza e alla struttura dell’impianto.
La telecamera documenta ciò che raggiunge e illumina: la conclusione tecnica non si basa su un singolo fotogramma isolato.
Videoispezione dei pluviali in una struttura produttiva a Castagneto Carducci
La videoispezione dei pluviali eseguita da PRO-PIPE SRL ha interessato l’intero sistema di raccolta delle acque meteoriche della struttura. L’estensione del controllo a 24 pluviali ha permesso di documentare le anomalie, distinguere i tratti regolari da quelli interessati e definire un intervento successivo circoscritto.
- Uno schiacciamento localizzato e documentato.
- Elementi sporgenti riconducibili ai fissaggi del cappotto in più punti.
- Un’ostruzione determinata dalla presenza di un corpo estraneo.
Risultato dell’indagine: individuazione dei punti da trattare e programmazione di un intervento mirato sui sette pluviali DN125 interessati, evitando lavorazioni indiscriminate sui tratti risultati regolari.
Prima si prepara la condotta, poi si interpreta ciò che si vede.
Un’immagine senza contesto può essere fuorviante. La lettura deve essere collegata all’anomalia, alla struttura dell’impianto e agli interventi già eseguiti.
Sequenza operativa
- raccolta delle informazioni e verifica degli accessi;
- eventuale pulizia preliminare della tubazione;
- ispezione progressiva e osservazione dei punti rilevanti;
- localizzazione, se richiesta e tecnicamente possibile;
- controllo finale e restituzione delle evidenze concordate.
VIDEOISPEZIONE FOGNATURE · LIMITI E POSSIBILITÀ
Cercare una rottura: che cosa può vedere la telecamera?
La videoispezione permette di osservare l’interno delle tubazioni di scarico e documentare le anomalie visibili. Il risultato dipende però dalla telecamera utilizzabile, dalla geometria della condotta, dagli accessi e dalle condizioni delle pareti.
Quando ci chiedi una videoispezione per cercare una rottura, partiamo da queste condizioni. Una fessurazione non rilevata durante il controllo non può essere automaticamente esclusa.

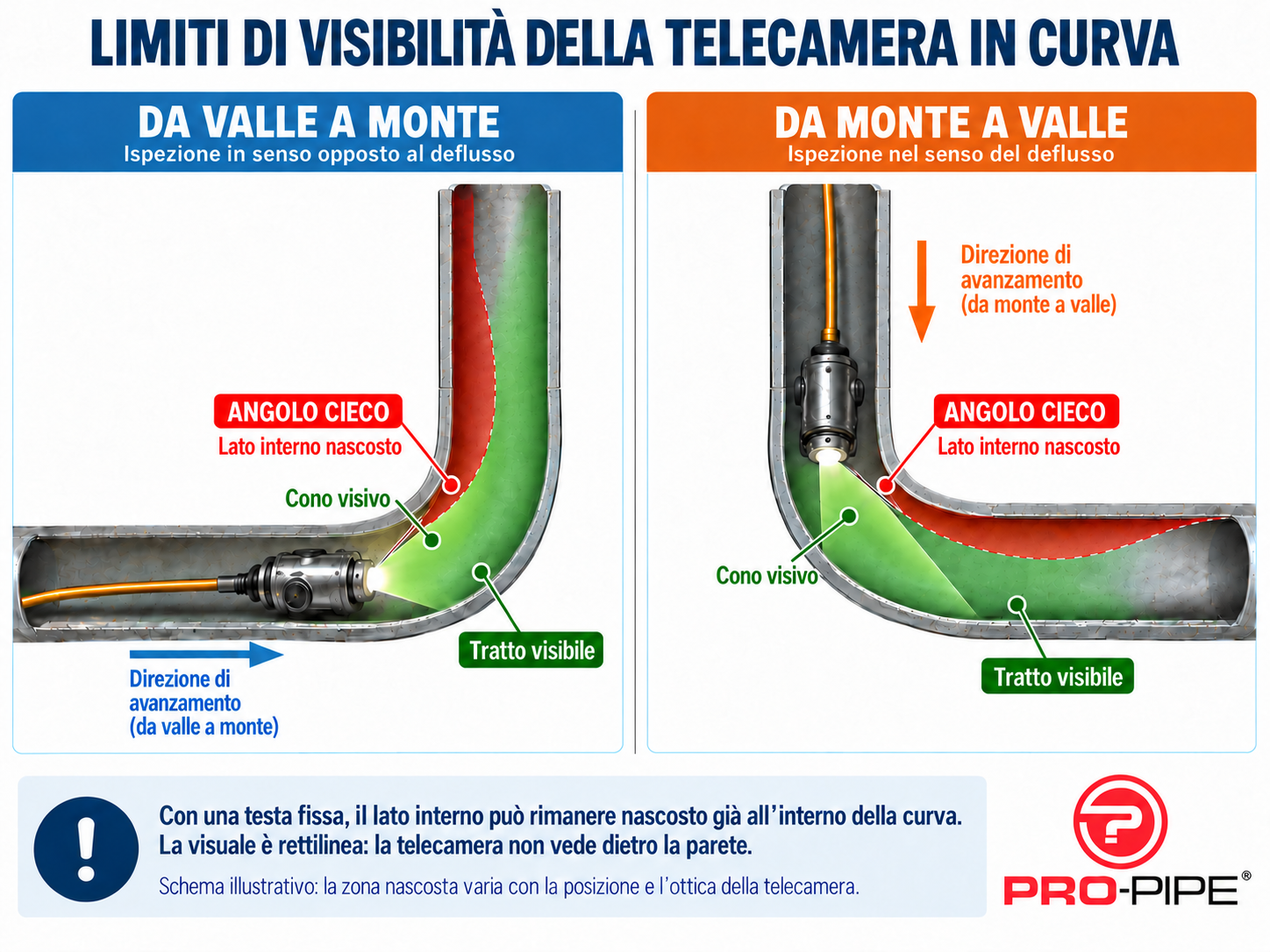

Testa fissa: il lato interno della curva può restare nascosto
Nelle tubazioni di piccolo diametro può essere necessario utilizzare una telecamera compatta a testa fissa: lo spazio disponibile e le curve possono impedire l’impiego di una testa rotante. L’obiettivo della testa fissa guarda nella direzione di avanzamento e non può essere orientato autonomamente verso una parete.
In una curva, la parete può interrompere la linea di visuale e lasciare nascosta una parte del lato interno. La zona non visibile può iniziare già nella curva e proseguire oltre il cambio di direzione. Forma ed estensione variano con la posizione della testa, l’ottica e la geometria della tubazione: lo schema non indica una percentuale fissa valida per ogni impianto.
Perché servono accessi sia da monte sia da valle
Per cercare una rottura è utile che il tratto sia raggiungibile dai due lati: da monte, seguendo il deflusso, e da valle, procedendo nel senso opposto. Cambiando il punto di osservazione si possono esaminare porzioni che dal primo accesso risultavano nascoste.
L’ispezione dai due sensi aumenta le possibilità di individuare e documentare un’anomalia, ma non garantisce da sola la visibilità di tutta la tubazione. Se manca uno degli accessi, oppure la telecamera non riesce a superare un ostacolo, il controllo può rimanere parziale.

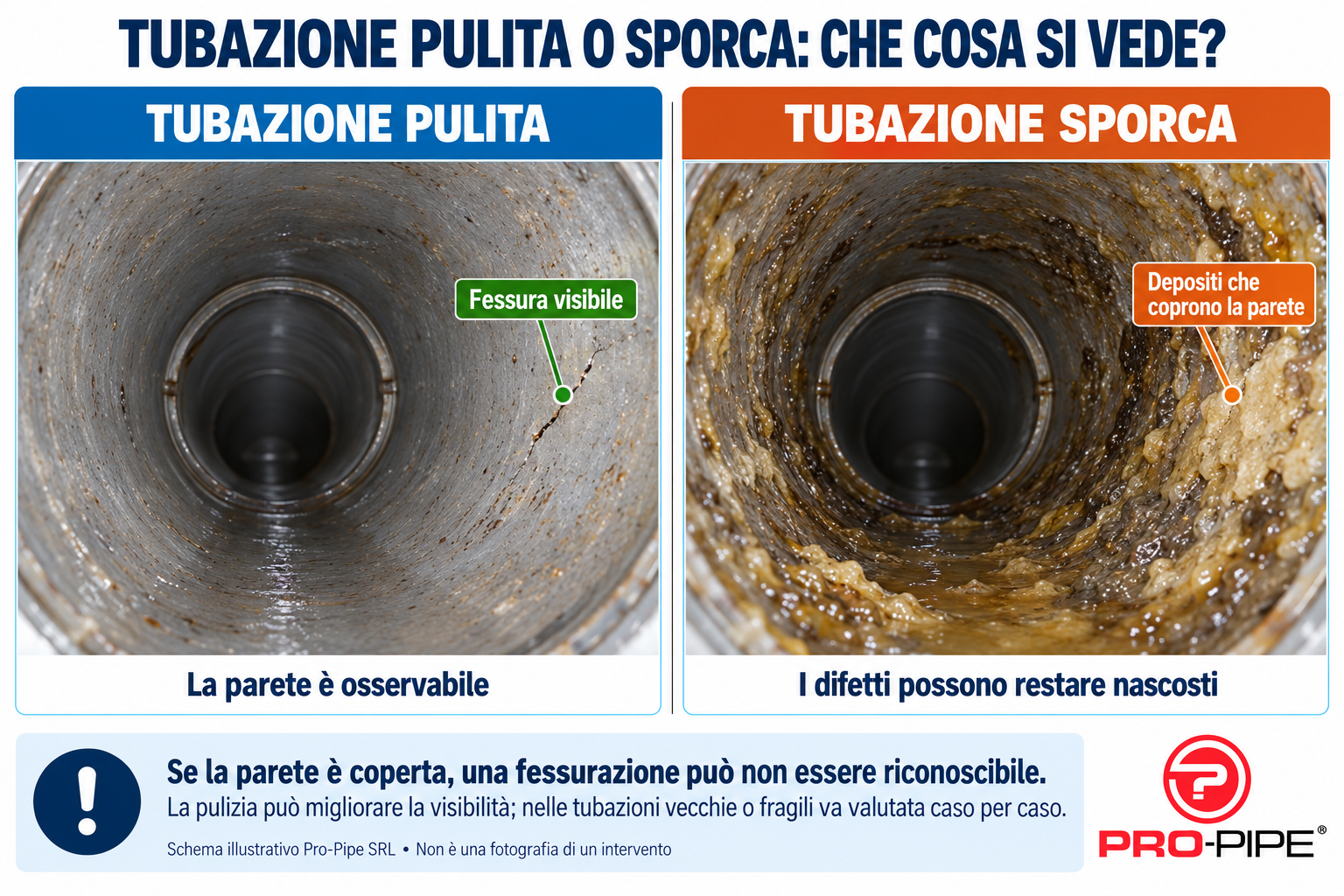

Sporco, incrostazioni e pareti deteriorate possono nascondere i difetti
Grassi, calcare, fanghi e altri depositi possono coprire piccole fessurazioni, giunti e discontinuità della parete. Anche l’acqua presente e le superfici irregolari o deteriorate possono rendere difficile distinguere un difetto dal materiale circostante.
Una pulizia preliminare, quando tecnicamente indicata e compatibile con lo stato della condotta, può migliorare la visibilità. Nelle tubazioni vecchie o fragili va valutata con attenzione: non si può dare per scontato di rimuovere ogni deposito né di rendere visibile ogni piccola lesione.

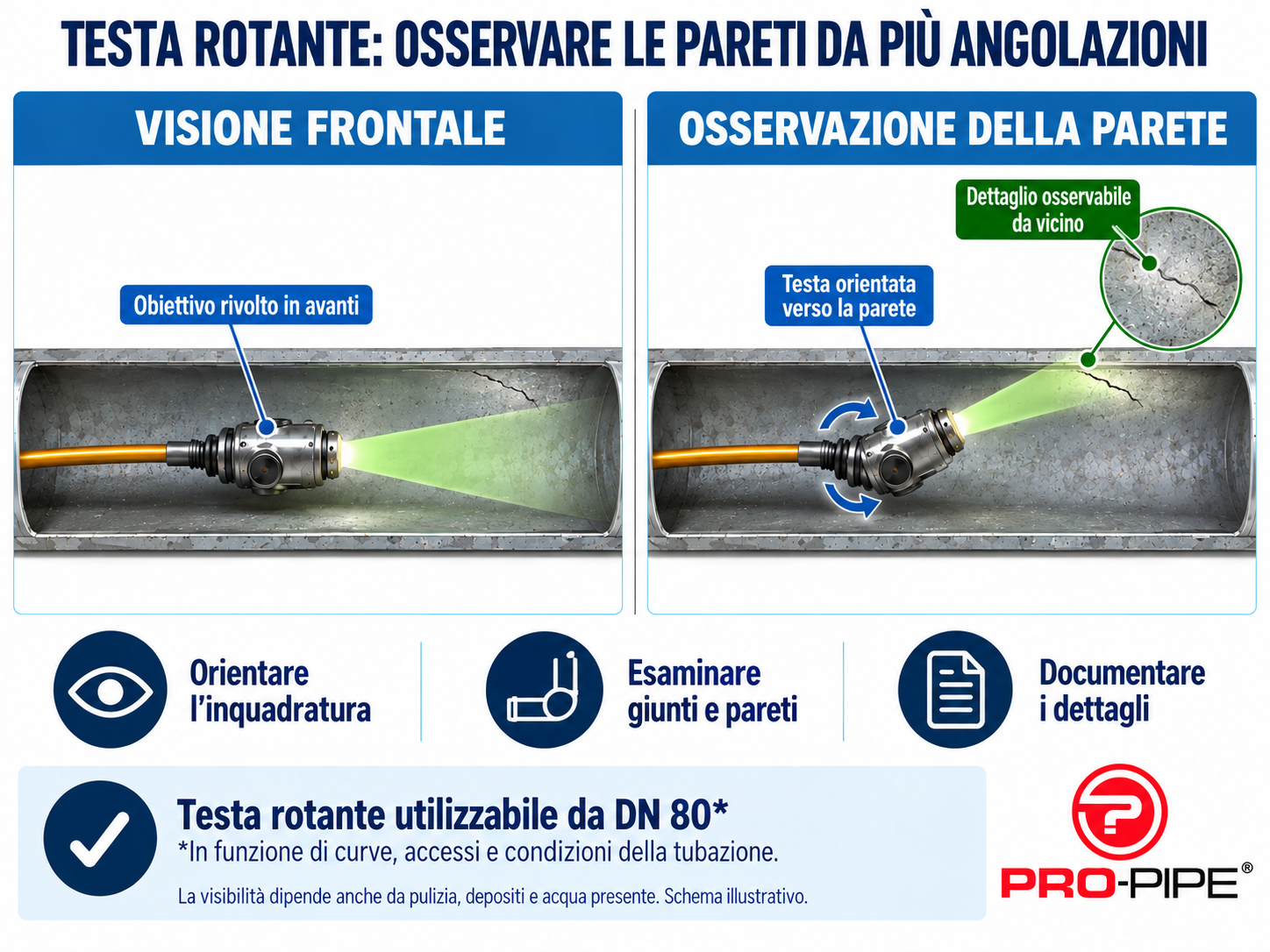

Testa rotante: orientare la visuale verso giunti e pareti
La testa rotante permette di cambiare l’inquadratura e dirigere l’obiettivo verso la parete, un giunto, un innesto o un punto sospetto. Rispetto alla sola visione frontale, aiuta a osservare i dettagli da angolazioni diverse e a documentarli in modo più mirato.
Per le nostre videoispezioni, la testa rotante è utilizzabile a partire da DN 80, in funzione di curve, accessi e condizioni della tubazione. Anche con la testa orientabile restano i limiti dovuti a sporco, acqua, ostacoli e tratti non raggiungibili.
Come preparare una videoispezione per cercare una rottura
Segnala dove si manifesta il problema, quando compare e quali pozzetti o punti di accesso sono disponibili. Se li conosci, indica anche materiale, diametro e precedenti interventi sulla tubazione. Valuteremo gli accessi dai due lati, l’eventuale pulizia e la telecamera impiegabile.
Il risultato va letto insieme ai limiti incontrati: quali tratti sono stati osservati, dove non è stato possibile avanzare e quali superfici sono rimaste coperte o non visibili. Se le immagini non chiariscono il problema, può essere necessario valutare un accertamento diverso o complementare.
Registrazioni, fotografie e relazione tecnica devono essere concordate prima dell’intervento: consulta le modalità di documentazione tecnica.
Che cosa può accertare realmente.
Con la videoispezione è possibile localizzare una perdita?
Non è determinante, da sola, per localizzare una perdita in una condotta di scarico. Può però escludere o documentare rotture evidenti, sfilamento di giunzioni, ostruzioni e altre anomalie visibili.
Che cosa si vede?
Con la testa rotante è possibile osservare l’intera circonferenza della condotta; visibilità e completezza dipendono da pulizia, acqua presente, accessi e possibilità di avanzamento.
Quando devo richiederla?
Se non sei un tecnico, descrivi prima il problema. PRO-PIPE valuterà l’effettiva necessità della videoispezione e l’eventuale pulizia preliminare.
Videoispezione, mappatura e localizzazione.
Rosignano Solvay, Rosignano Marittimo, Vada, Castiglioncello, Cecina, Quercianella, Gabbro, Nibbiaia, Castelnuovo della Misericordia, Castellina Marittima, Riparbella, Montescudaio, Guardistallo, Casale Marittimo, Bibbona, Marina di Bibbona, La California, Castagneto Carducci, Donoratico, San Vincenzo, Campiglia Marittima, Ponteginori e Pomarance. Livorno, provincia e trasferte fuori zona vengono valutate in base all’intervento.
Casi documentati e costi della videoispezione
Consulta il controllo della fognatura prima dell’acquisto di una casa e il taglio delle radici a Marina di Castagneto Carducci, con le immagini delle condizioni riscontrate e delle attività svolte.
Per tariffe di riferimento, minimi e condizioni consulta i costi delle videoispezioni e degli altri servizi PRO-PIPE.
Descrivi il problema, non scegliere già la telecamera.
PRO-PIPE stabilisce se la videoispezione è lo strumento corretto e quale sistema utilizzare.
